FK2010無堿無氟液體速凝劑
FK2010無堿無氟液體速凝劑是一種不添加堿、氟和氯的液體速凝劑。本品消除了液體速凝劑容易造成鋼筋腐蝕、堿骨料反應、以及含氟對操作人員身體健康有害等缺點。性能符合國家標準GB35159-2017。

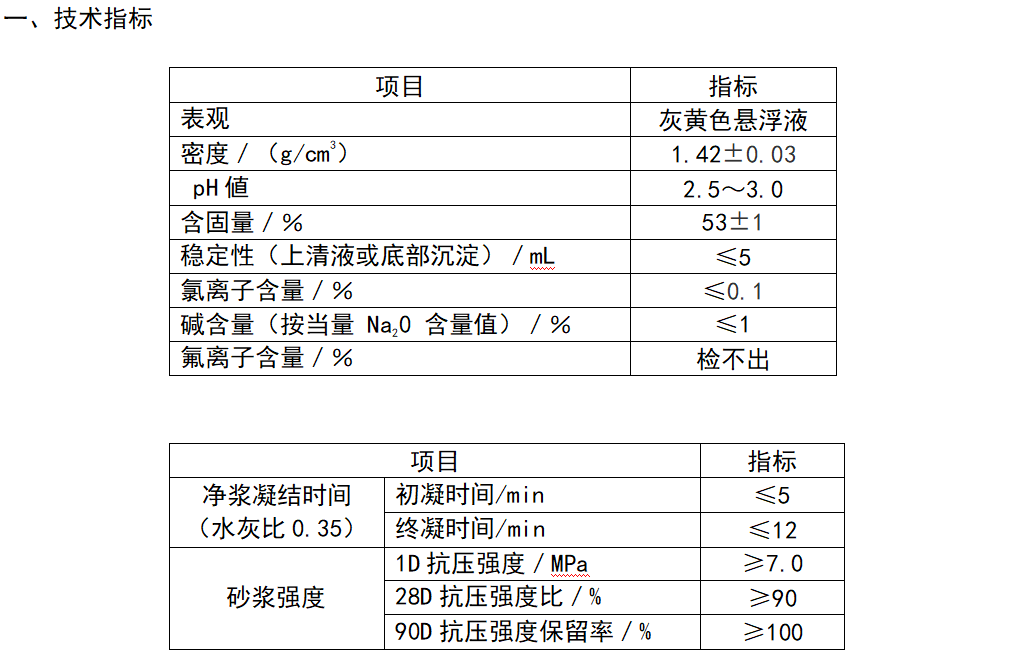

二、技術性能特點
1. 摻量低（水泥質量6～9%）；
2. 水泥混凝土凝結硬化快：水泥凈漿初凝小于5分鐘，終凝小于12分鐘；
3. 強度提高快：一天抗壓強度大于7MPa；后期強度降低少，28天強度比可達90～100%。
4. 對水泥的適應性好，在摻量為水泥質量6～9%范圍內，滿足GB35159-2017《噴射混凝土用速凝劑》性能指標和要求；
5. 對混凝土耐久性無不良影響，由于無堿速凝劑不含堿性物質，極大程度上降低了由于堿性物質的引入對混凝土造成的破壞作用，如堿骨料反應；
6. 本品不添加氟和氯離子含量，避免了對鋼筋的腐蝕；
7. 不含氟離子，也避免了噴射混凝土霧氣中的氟離子對操作人員健康產生負面影響；
8. 在濕法噴射施工過程中沒有粉塵并降低回彈量，從而保護施工人員的身體健康以及降低材料的浪費；
9. 硬化混凝土密實性和抗滲性好，可配制高強噴射混凝土。
三、執行標準
符合GB35159-2017《噴射混凝土用速凝劑》國家標準
四、應用領域
1. 地下工程：礦山巷道、交通隧道、水工隧道、地下鐵道及各類用途的洞室（地下電站、倉庫等）的噴射混凝土的支護襯砌；
2. 巖石工程：邊坡、基坑、水庫、堤岸渠道、水池等工程的護壁；
3. 修復加固工程：橋梁、海堤、大壩、碼頭、冷卻塔、煙囪及房屋建筑的加固，以及由于化學腐蝕、火災、地震、爆破沖擊、超載或施工不良等因素的建筑結構的修補；
4. 防護工程：各類結構的防火防腐層，以及防水封漏工程；
5. 耐火工程：煙囪及各種熱工爐窯的建造與修補。
五、使用說明及注意事項
1. FK2010無氟無堿液體速凝劑是一種液態流體，應在噴射時將其加入到噴射機的速凝劑料倉內進行使用，產品中有部分膠狀懸浮體，在使用前應進行適當的攪拌。
2. 根據水泥的品種、用量和水灰比不同，可以通過改變其摻量調整其促凝作用和混凝土物理性能的發展。
3. 環境溫度會影響噴射混凝土的凝結速率和早期性能。具體摻量應根據性能需要、環境條件的不同，通過試驗調整確定。
4. 盡可能降低水灰比可以提高噴射混凝土的耐久性和最終的力學性能。在加入速凝劑同時可摻入超塑化劑。
5. 一次噴射混凝土層厚度，噴拱不低于10cm，噴邊墻不低于15cm。FK2010無堿無氟液體速凝劑可使噴射混凝土與巖石表面更好的粘結，減少回彈，有效結合噴射混凝土層。
6. 與不加速凝劑并充分振實的基準混凝土樣相比，噴射混凝土的噴實率可達90%。
六、包裝
200升或1000升塑料桶包裝，亦可散裝或根據客戶需要包裝。
七、儲存
在密封塑料容器中儲存，防止霜凍或在陽光下直接暴曬，保質期三個月。
